توضیحات

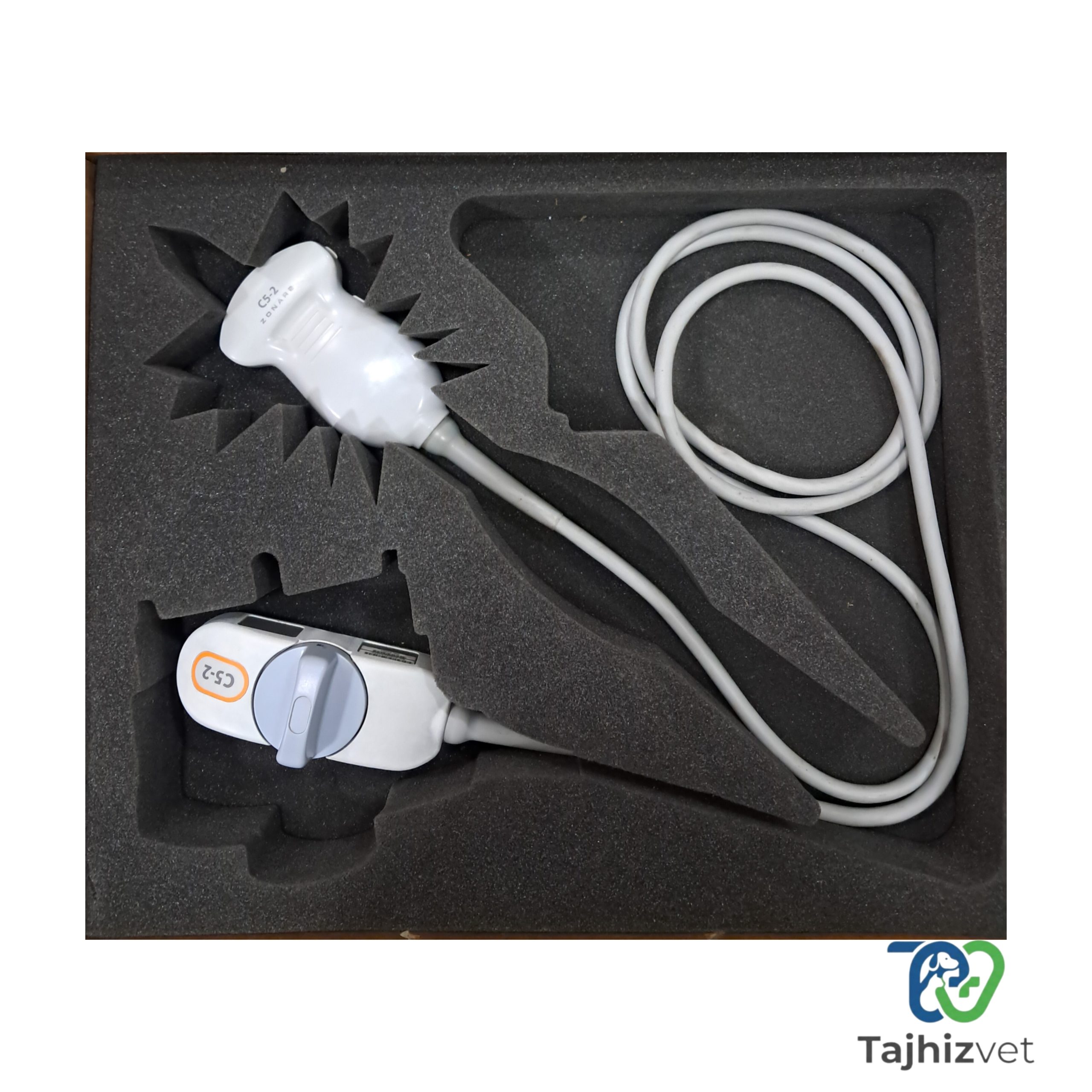

پروب کانوکس ZONARE مدل C5-2 دامپزشکی
پروب کانوکس ZONARE مدل C5-2 یکی از ترانسدیوسرهای محدب (Convex) شرکت ZONARE است که برای تصویربرداری از ساختارهای عمقی بدن طراحی شده است. این پروب با محدوده فرکانسی حدود 2 تا 5 مگاهرتز، برای بررسی اندام‌های داخلی و ساختارهایی که در عمق بیشتری قرار دارند، کاربرد دارد.
در سونوگرافی دامپزشکی، پروب‌های کانوکس به دلیل سطح تماس مناسب و قابلیت تصویربرداری در عمق، یکی از گزینه‌های پرکاربرد برای بررسی حیوانات مختلف به‌خصوص سگ و گربه هستند. ZONARE C5-2 نیز می‌تواند در سیستم‌های سازگار ZONARE برای بررسی نواحی شکمی و سایر کاربردهای مرتبط با تصویربرداری عمقی مورد استفاده قرار گیرد.
مشخصات پروب ZONARE C5-2
پروب C5-2 در مستندات فنی ZONARE به‌عنوان یک پروب Convex معرفی شده است. برخی مشخصات ثبت‌شده برای این مدل عبارت‌اند از:
- نوع پروب: کانوکس / Convex Array
- محدوده فرکانسی: حدود 2 تا 5 مگاهرتز
- تعداد المان‌ها: 128 المان در برخی مستندات فنی ZONARE
- میدان دید: حدود 65 درجه
- شعاع انحنا: حدود 50 میلی‌متر
- عمق نفوذ اعلام‌شده: تا حدود 24 سانتی‌متر
- کاربرد اصلی: تصویربرداری از ساختارهای عمقی و شکمی
مشخصات دقیق ممکن است بر اساس نسخه سیستم ZONARE و مستندات مربوط به همان نسل دستگاه متفاوت باشد؛ بنابراین برای خرید یا جایگزینی پروب، تطبیق مدل دستگاه و کانکتور اهمیت دارد.
کاربرد پروب C5-2 در دامپزشکی
یکی از مهم‌ترین کاربردهای پروب کانوکس ZONARE C5-2 در سونوگرافی دامپزشکی، بررسی حفره شکمی است. فرکانس پایین‌تر نسبت به پروب‌های لینیر باعث می‌شود امواج اولتراسوند امکان نفوذ بیشتری در بافت داشته باشند و برای مشاهده اندام‌های عمقی مناسب‌تر باشند.
این پروب می‌تواند در بررسی موارد زیر مورد استفاده قرار گیرد:
- کبد
- کلیه‌ها
- طحال
- مثانه
- دستگاه گوارش
- رحم و ساختارهای تولیدمثلی
- بررسی آبسه و برخی توده‌های عمقی
- بررسی مایعات آزاد شکمی
- ارزیابی برخی ساختارهای عروقی
- بررسی عمومی اندام‌های داخلی سگ و گربه
البته نوع کاربرد نهایی به مدل دستگاه سونوگرافی، تنظیمات سیستم، شرایط حیوان و عمق ساختار مورد بررسی بستگی دارد.
محدوده فرکانسی 2 تا 5 مگاهرتز
یکی از ویژگی‌های مهم C5-2 محدوده فرکانسی پایین‌تر آن است. پروب‌های کانوکس با فرکانس پایین معمولاً برای تصویربرداری از ساختارهای عمقی مناسب‌تر هستند؛ زیرا در مقایسه با پروب‌های فرکانس بالا، قابلیت نفوذ بیشتری در بدن دارند.
در این پروب، فرکانس‌های پایین‌تر برای بررسی ساختارهای عمیق‌تر و فرکانس‌های بالاتر برای ایجاد جزئیات بهتر در عمق‌های کمتر استفاده می‌شوند.
به همین دلیل، C5-2 می‌تواند در سونوگرافی شکمی حیوانات کوچک و در صورت سازگاری دستگاه، برای بررسی ساختارهای داخلی مورد استفاده قرار گیرد.
میدان دید گسترده
طراحی کانوکس پروب باعث ایجاد یک میدان دید گسترده می‌شود. در منابع فنی ZONARE، برای C5-2 میدان دید حدود 65 درجه و شعاع انحنای حدود 50 میلی‌متر ذکر شده است. این طراحی امکان مشاهده محدوده وسیع‌تری از ساختارهای شکمی را فراهم می‌کند.
میدان دید مناسب در سونوگرافی شکمی اهمیت زیادی دارد؛ زیرا پزشک یا دامپزشک می‌تواند بخش بزرگ‌تری از اندام مورد نظر را در یک تصویر مشاهده و وضعیت ساختارهای اطراف را نیز بررسی کند.
بررسی اندام‌های شکمی
پروب‌های کانوکس یکی از انتخاب‌های رایج برای سونوگرافی شکم هستند. C5-2 نیز در مستندات ZONARE برای کاربردهای شکمی معرفی شده است.
در کاربرد دامپزشکی، استفاده از این نوع پروب می‌تواند برای بررسی اندام‌هایی مانند کبد، کلیه، طحال و مثانه مفید باشد. همچنین در بررسی رحم و ساختارهای تولیدمثلی حیوانات نیز پروب‌های کانوکس می‌توانند در شرایط مناسب مورد استفاده قرار گیرند.
استفاده برای سگ و گربه
در کلینیک‌های دامپزشکی، انتخاب پروب به اندازه حیوان و عمق ساختار مورد بررسی بستگی دارد. برای سگ‌ها و گربه‌ها، پروب کانوکس می‌تواند گزینه مناسبی برای بررسی شکم و اندام‌های داخلی باشد؛ به‌خصوص زمانی که نیاز به نفوذ بیشتر نسبت به یک پروب لینیر وجود دارد.
برای ساختارهای بسیار سطحی، معمولاً پروب لینیر فرکانس بالا انتخاب مناسب‌تری است. در مقابل، برای ساختارهای عمقی‌تر شکم، پروب کانوکس مانند C5-2 می‌تواند کاربرد بیشتری داشته باشد.
تفاوت C5-2 با پروب لینیر
پروب C5-2 و پروب‌های لینیر مانند L14-5W کاربرد یکسانی ندارند.
پروب C5-2 با فرکانس پایین‌تر برای بررسی ساختارهای عمقی مناسب‌تر است، در حالی که L14-5W با فرکانس بالاتر برای ساختارهای سطحی طراحی شده است.
به‌طور کلی:
C5-2 کانوکس:
- مناسب تصویربرداری عمقی
- مناسب بررسی شکم
- مناسب اندام‌های داخلی
- فرکانس پایین‌تر
- میدان دید گسترده
L14-5W لینیر:
- مناسب ساختارهای سطحی
- مناسب بافت نرم
- مناسب عروق سطحی
- مناسب تاندون و عضله
- فرکانس بالاتر
به همین دلیل داشتن هر دو نوع پروب می‌تواند دامنه کاربرد یک دستگاه سونوگرافی دامپزشکی را افزایش دهد.
قابلیت استفاده در داپلر
مستندات سیستم ZONARE نشان می‌دهند که C5-2 در سیستم‌های مربوطه برای کاربردهایی شامل تصویربرداری B، M، داپلر پالسی و داپلر رنگی ارائه شده است.
در صورت پشتیبانی دستگاه از این حالت‌ها، استفاده از پروب C5-2 می‌تواند علاوه بر تصویربرداری دوبعدی، امکان ارزیابی جریان خون در برخی ساختارها را نیز فراهم کند.
مزایای پروب کانوکس ZONARE C5-2
- طراحی کانوکس برای تصویربرداری عمقی
- محدوده فرکانسی حدود 2 تا 5 مگاهرتز
- مناسب برای بررسی نواحی شکمی
- میدان دید گسترده
- مناسب بررسی اندام‌های داخلی
- قابل استفاده در سیستم‌های سازگار ZONARE
- کاربرد در تصویربرداری عمومی و شکمی
- مناسب برای برخی کاربردهای دامپزشکی در سگ و گربه
- امکان استفاده از قابلیت‌های داپلر در صورت پشتیبانی دستگاه
جمع‌بندی
پروب کانوکس ZONARE C5-2 یک ترانسدیوسر محدب با محدوده فرکانسی حدود 2 تا 5 مگاهرتز است که برای تصویربرداری از ساختارهای عمقی و به‌خصوص نواحی شکمی طراحی شده است. مشخصاتی مانند میدان دید حدود 65 درجه، شعاع انحنا حدود 50 میلی‌متر و عمق نفوذ اعلام‌شده تا حدود 24 سانتی‌متر در مستندات فنی این مدل ذکر شده است.
در کاربردهای دامپزشکی، این پروب می‌تواند برای بررسی اندام‌های داخلی، سونوگرافی شکم و برخی ساختارهای تولیدمثلی در حیوانات مورد استفاده قرار گیرد.
