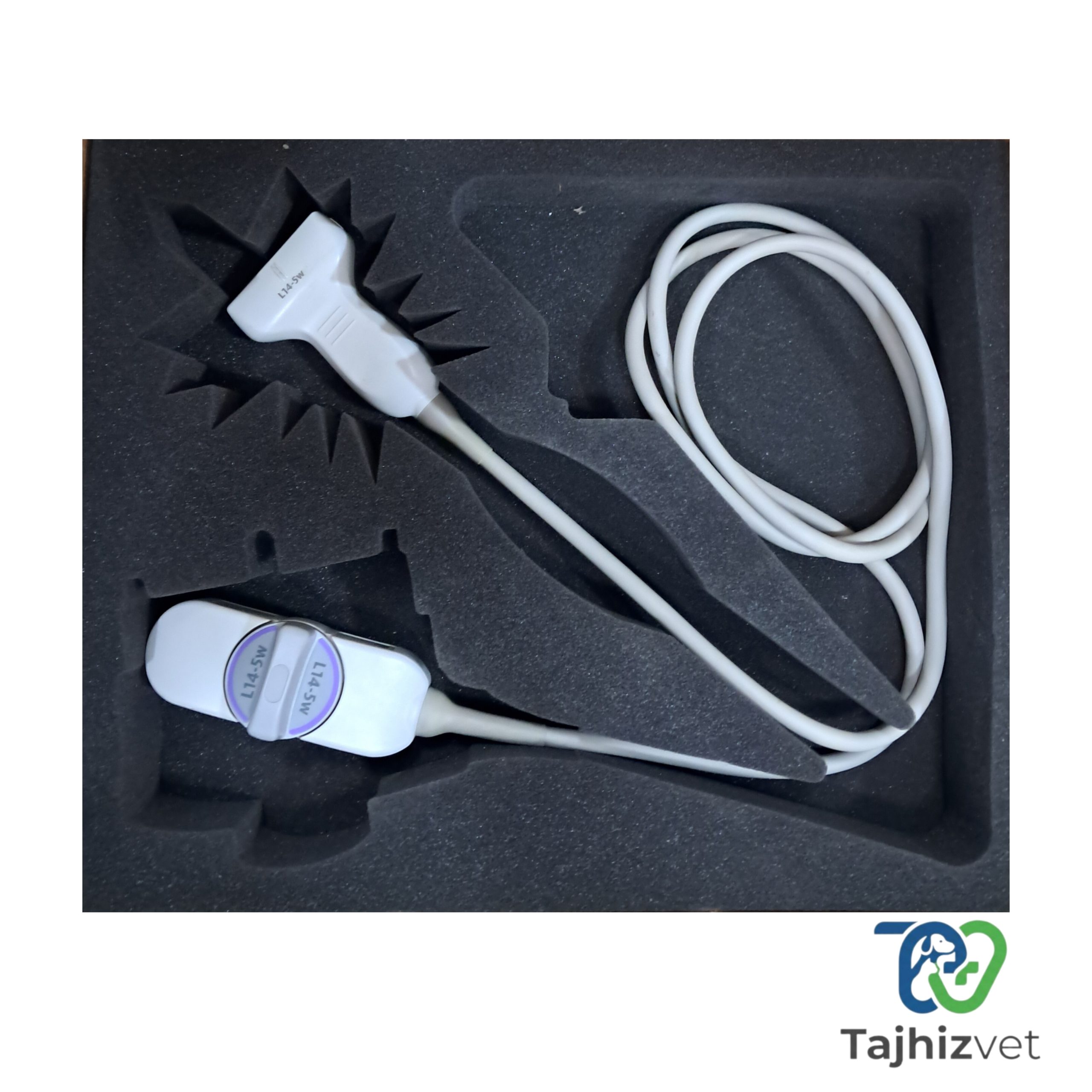

پروب لینیر ZONARE مدل L14-5W

توضیحات

پروب لینیر ZONARE مدل L14-5W دامپزشکی

پروب لینیر ZONARE مدل L14-5W یکی از ترانسدیوسرهای خطی با فرکانس بالا است که برای تصویربرداری از ساختارهای سطحی و کم‌عمق مورد استفاده قرار می‌گیرد. این پروب با طراحی Wide Field of View یا میدان دید گسترده، امکان مشاهده ناحیه وسیع‌تری از بافت را فراهم می‌کند و می‌تواند برای کاربردهای مختلف سونوگرافی دامپزشکی مورد استفاده قرار گیرد.

فرکانس کاری این پروب در محدوده 5 تا 14 مگاهرتز قرار دارد. فرکانس‌های بالاتر برای تصویربرداری از ساختارهای سطحی، بافت نرم و عروق مناسب هستند و امکان ایجاد تصاویر با جزئیات بیشتر را فراهم می‌کنند. طبق مشخصات فنی، L14-5W دارای 192 المان و میدان دید قابل تنظیم تا حدود 55 میلی‌متر است.

کاربرد پروب L14-5W در دامپزشکی

در سونوگرافی دامپزشکی، پروب‌های لینیر فرکانس بالا بیشتر برای بررسی ساختارهایی استفاده می‌شوند که در نزدیکی سطح پوست قرار دارند. پروب ZONARE L14-5W می‌تواند برای بررسی بافت‌های نرم، ساختارهای سطحی، عروق و برخی نواحی اندام‌های حیوانات کوچک کاربرد داشته باشد.

از کاربردهای متداول این نوع پروب می‌توان به موارد زیر اشاره کرد:

• بررسی بافت‌های نرم و ساختارهای سطحی
• بررسی توده‌ها و ضایعات سطحی
• تصویربرداری از عروق سطحی
• بررسی تاندون‌ها و ساختارهای عضلانی
• بررسی پوست و بافت زیرجلدی
• کمک به انجام برخی اقدامات هدایت‌شده با سونوگرافی
• بررسی اندام‌های سطحی در سگ و گربه
• استفاده در سونوگرافی تخصصی حیوانات کوچک

فرکانس 5 تا 14 مگاهرتز

یکی از ویژگی‌های مهم L14-5W محدوده فرکانسی 5 تا 14 مگاهرتز است. فرکانس بالا معمولاً برای تصویربرداری از ساختارهای سطحی مناسب‌تر است و می‌تواند جزئیات بیشتری از بافت‌های نزدیک به سطح پوست ارائه دهد.

در مقابل، برای مشاهده ساختارهای بسیار عمیق در بدن حیوان، معمولاً پروب‌های با فرکانس پایین‌تر مانند کانوکس انتخاب مناسب‌تری هستند. بنابراین انتخاب پروب باید بر اساس نوع حیوان، اندازه بدن، عمق ساختار مورد بررسی و نوع معاینه انجام شود.

میدان دید گسترده

L14-5W از طراحی Wide Aperture Linear بهره می‌برد و میدان دید آن حدود 55 میلی‌متر اعلام شده است. این ویژگی باعث می‌شود ناحیه بیشتری از ساختار مورد بررسی در تصویر دیده شود و در بعضی معاینات سطحی، دید گسترده‌تری نسبت به یک پروب لینیر باریک‌تر در اختیار کاربر قرار گیرد.

تعداد المان‌ها

این پروب دارای 192 المان است. تعداد بالای المان‌ها در کنار طراحی خطی و پهن پروب، به ایجاد تصویر مناسب از ساختارهای سطحی کمک می‌کند. مشخصات رسمی و مستندات فنی ZONARE، تعداد المان‌های L14-5W را 192 عدد اعلام کرده‌اند.

عمق تصویربرداری

عمق نفوذ اعلام‌شده برای L14-5W حدود 10 سانتی‌متر است. این محدوده باعث می‌شود پروب علاوه بر ساختارهای کاملاً سطحی، برای برخی ساختارهای با عمق متوسط نیز قابل استفاده باشد؛ البته عمق واقعی تصویربرداری به نوع بافت، تنظیمات دستگاه، فرکانس انتخابی و شرایط بیمار بستگی دارد.

طراحی مناسب برای تصویربرداری سطحی

طراحی خطی پروب باعث می‌شود امواج اولتراسوند به‌صورت مناسب برای بررسی ساختارهای نزدیک به سطح پوست ارسال و دریافت شوند. این ویژگی در سونوگرافی بافت نرم، بررسی عروق و تصویربرداری از اندام‌های سطحی اهمیت زیادی دارد.

در کلینیک‌های دامپزشکی، استفاده از یک پروب لینیر با فرکانس بالا در کنار یک پروب کانوکس می‌تواند پوشش کاربردی دستگاه سونوگرافی را افزایش دهد؛ زیرا پروب لینیر برای ساختارهای سطحی و پروب کانوکس برای بررسی ساختارهای عمقی‌تر استفاده می‌شود.

سازگاری با سیستم‌های ZONARE

پروب L14-5W به‌عنوان Linear Array Transducer برای سیستم‌های سونوگرافی ZONARE معرفی شده است. این مدل در مستندات ZONARE با شناسه L14-5w ثبت شده و برای سیستم‌های این خانواده ارائه شده است.

بنابراین پیش از خرید یا نصب پروب، باید مدل دستگاه سونوگرافی و نسخه سیستم بررسی شود تا سازگاری کامل کانکتور و نرم‌افزار دستگاه با پروب اطمینان حاصل شود.

مزایای پروب ZONARE L14-5W

• طراحی خطی برای تصویربرداری از ساختارهای سطحی
• محدوده فرکانسی 5 تا 14 مگاهرتز
• دارای 192 المان
• میدان دید گسترده حدود 55 میلی‌متر
• عمق تصویربرداری حدود 10 سانتی‌متر
• مناسب برای بررسی بافت نرم و ساختارهای سطحی
• قابلیت استفاده برای بررسی عروق سطحی
• مناسب برای برخی کاربردهای سونوگرافی حیوانات کوچک
• طراحی Wide Field of View برای مشاهده ناحیه وسیع‌تر

جمع‌بندی

پروب لینیر ZONARE L14-5W یک ترانسدیوسر فرکانس بالا با طراحی Wide Field of View است که برای تصویربرداری از ساختارهای سطحی طراحی شده است. محدوده فرکانسی 5 تا 14 مگاهرتز، 192 المان، میدان دید حدود 55 میلی‌متر و عمق تصویربرداری حدود 10 سانتی‌متر از مشخصات مهم این مدل محسوب می‌شوند.

در کاربردهای دامپزشکی، این پروب می‌تواند برای بررسی بافت نرم، عروق، تاندون‌ها، ساختارهای عضلانی، توده‌های سطحی و سایر نواحی نزدیک به سطح پوست مورد استفاده قرار گیرد. برای استفاده از آن نیز باید سازگاری دقیق پروب با مدل دستگاه سونوگرافی ZONARE بررسی شود.
